硅是地球上儲藏最豐富的材料之一，從19世紀科學家們發現了晶體硅的半導體特性后，它幾乎改變了一切，甚至人類的思維。直到上世紀60年代開始，硅材料就取代了原有鍺材料。

硅材料可以制成單晶硅和多晶硅，單晶硅是半導體集成電路的基礎材料，多晶硅是太陽能電池的基礎材料。

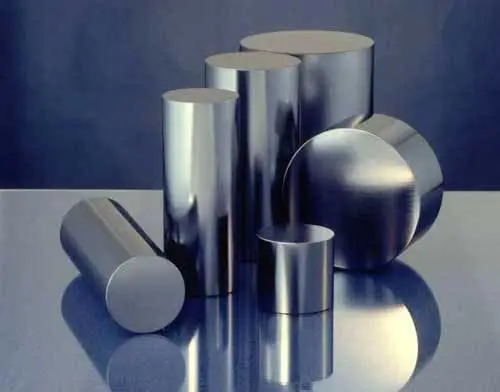

單晶硅圓片按其直徑分為6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。直徑越大的圓片，所能刻制的集成電路越多，芯片的成本也就越 低。但大尺寸晶片對材料和技術的要求也越高。單晶硅按晶體生長方法的不同，分為直拉法（CZ）、區熔法（FZ）和外延法。直拉法、區熔法生長單晶硅棒材，外延法生長單晶硅薄膜。直拉法生長的單晶硅主要用于半導體集成電路、二極管、外延片襯底、太陽能電池。

多晶硅是由許多硅原子及許多小的晶粒組合而成的硅晶體。由于各個晶粒的排列方向彼此不同，其中有大量的缺陷。多晶硅一般呈深銀灰色，不透明，具有金屬光澤， 性脆，常溫下不活潑。多晶硅是用金屬硅（工業硅）經化學反應、提純,再還原得到的高純度材料（也叫還原硅）。目前世界上多晶硅生產的方法主要有改良西門子 法（SiHCl3）、新硅烷法（SiH4）、SiH2Cl2熱分解法、SiCl4法等多晶硅生產工藝。

多晶硅片,半導體器件生產中硅片須經嚴格清洗，微量污染也會導致器件失效。清洗的目的在于清除表面污染雜質，包括有機物和無機物。這些雜質有的以原子狀態或離子狀態，有的以薄膜形式或顆粒形式存在于硅片表面。有機污染包括光刻膠、有機溶劑殘留物、合成蠟和人接觸器件、工具、器皿帶來的油脂或纖維。無機污染包括重金屬 金、銅、鐵、鉻等，嚴重影響少數載流子壽命和表面電導；堿金屬如鈉 等，引起嚴重漏電；顆粒污染包括硅渣、塵埃、細菌、微生物、有機膠體纖維等，會導致各種缺陷。所以清洗多晶硅、半導體、太陽能光伏電池板必須用超純水，目前制取超純水工藝可分為反滲透+混床超純水設備，二是反滲透+EDI超純水設備，這是兩種制取超純水設備常用的工藝。

多晶硅片,半導體器件，太陽能光伏行業硅片清洗水質要求非常高，電阻率達18兆以上，目前首選工藝是全膜法制取超純水，全膜法超純水設備是指采用盤濾+UF+RO+EDI+SMB組成的工藝設備，即預處理采用盤濾過濾器+超濾工藝，除鹽采用二級反滲透＋EDI工藝使產水電阻率達到16MΩ.cm以上，終端供水采用變頻供水泵＋二級精精混床＋終端超濾膜使產水電阻率達到18.2MΩ.cm，經處理后的產水水質達到中國《電子級水 GB/T11446.1-1997 Ⅰ級》水質標準和ASTM-D5127-2007《美國電子學和半導體工業用超純水標準》。
